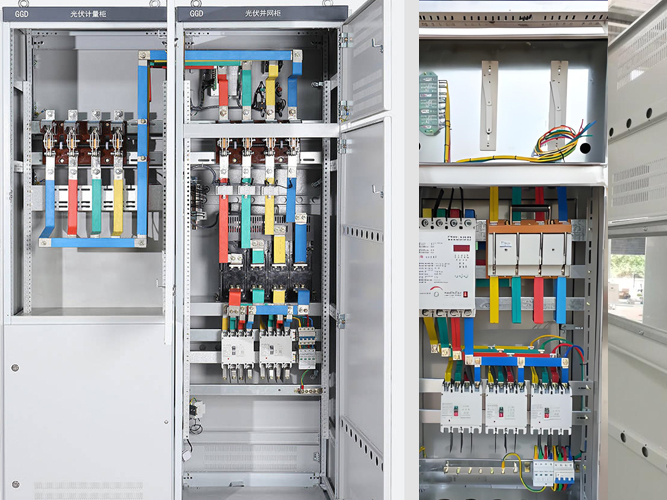

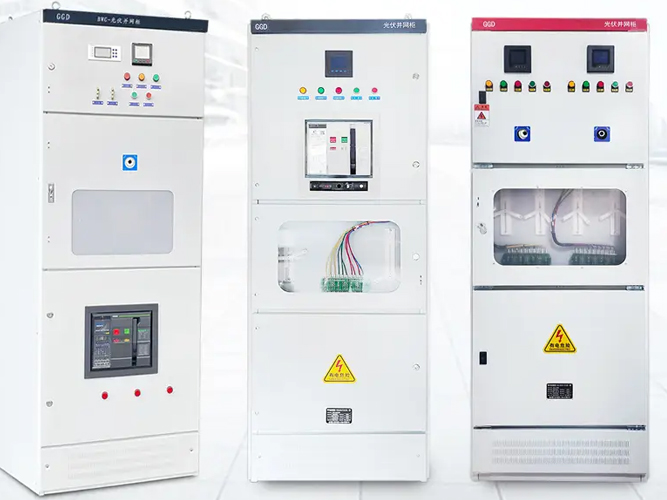

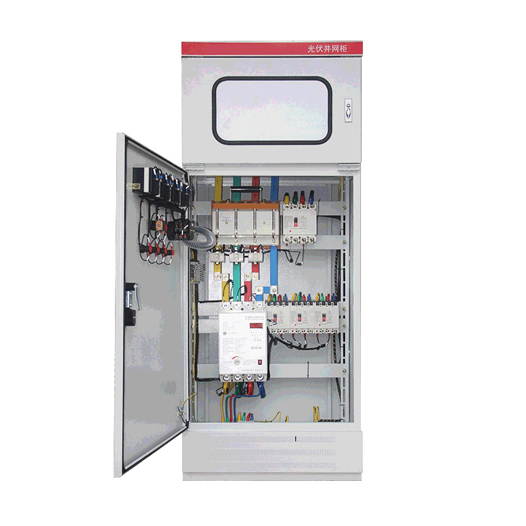

GGD光伏并網柜光伏發電系統交流并網配電柜適用于太陽能光伏并網發電系統，作為光伏逆變器與升壓變壓器或負載之間的電能轉換、分 配與控制之用， GGD 光伏并網柜作為光伏電站的總出口存在于光伏系統中，是連接光伏電站和電網的配電裝置，其主要作用是作為光伏發電系統與電網的 分界點。對于低壓并網的光伏電站，光伏并網柜中還可以加裝計量、保護等功能器件。
光伏并網柜串接在并網逆變器(或交流 匯流箱)和電網之間，產品具有防孤島保護檢有壓合閘、失壓跳閘、電網低壓、電網過壓、輸入防雷、 系統過流、電網隔離等一系列保護，多功能電表顯示與故障狀態指示使系統運行狀態清楚。
結構特點
省心：自動化程度高，可以在不需要人干預的前提下，長時間穩定運行。

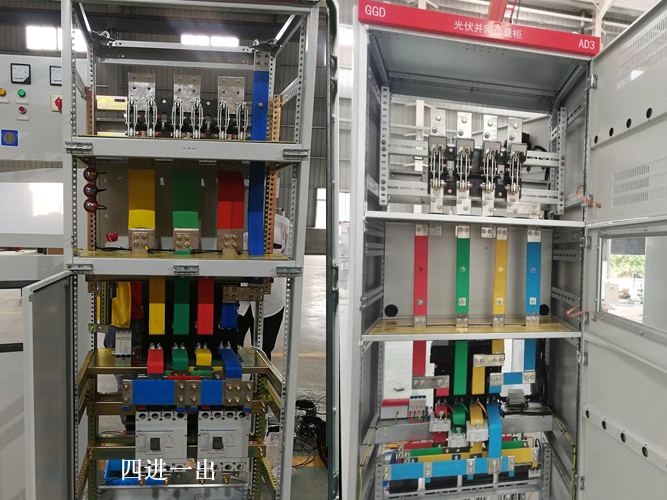

靈活：交流(逆變器)輸入路數可根據實際情況設計成多路。
安全：具備檢失壓跳閘、檢有壓合閘、防雷器保護、孤島保護等多項保護功能。
可靠：可根據客戶需求配用國內外知名品牌廠家元器件。
先進：采用永磁控制、微機保護快速算法及高速信號處理等技術。
智能：可采集電壓、電流、頻率、有功功率、無功功率，可以四象限電能計量，并使用ModBus-RTU 通訊協議，通過RS485 通訊接口實現本地 /遠程數據監控。
技術參數
工作電壓：AC380V
額定功率：100-500KW
額定頻率：50HZ
海拔高度：≤2500米
環境溫度：-25~+55℃
環境濕度：5%~95%R.H
結構：前后兩開門
安裝方式：落地式
技術參數表
|
并網要求 |
三相并網柜 |
|
并網電壓 |
AC:380V-AC:500V |
|
逆變器輸入路數 |
1路-5路(以上建議配套交流匯流箱》 |
|
并網輸出路數 |
1路 |
|
開關品牌(可選) |
德力西、正泰、天正、施耐德等 |
|
特殊環境 |
戶外或有腐蝕性氣體場所請?zhí)厥庹f明 |
|
使用場所 |
室內型。室外型需說明 |
|
柜體類型 |
配電室、計量室、互感器室、隔離開關室 |
|
安裝方式 |
落地立式安裝 |
|
保護功能 |
過載保護、過欠壓保護、防雷保護、隔離保護(可視斷點) |
|
塑殼重合閘(100A-800A)(選配) |
1、電網斷電或偏壓>20%時，自動脫扣(0~10S延時脫扣時間可調); |
|
2、電網恢復正常時，自動合閘； |
|
|
3、手動操作與自動操作可切換； |
|
|
4:缺相保護，斷零保護 |
|
|
5:檢有壓合閘 |
|
|
萬能式框架斷路器(200A~4000A)(選配) |
1、電網斷電或偏壓>20%時，自動脫扣(0~10S延時脫扣時間可調); |
|
2、電網恢復正常時具有自動合閘功能； |
|
|
3、手動操作與自動操作方式可切換； |
|
|
4:缺相保護，斷零保護； |
|
|
5:檢有壓合閘 |
|
|
功能選配 |
1、在線電能質量監測儀；(選裝) |
|
2、防孤島保護裝置；(選裝) |
|
|
3、故降解列裝置；(選裝) |
