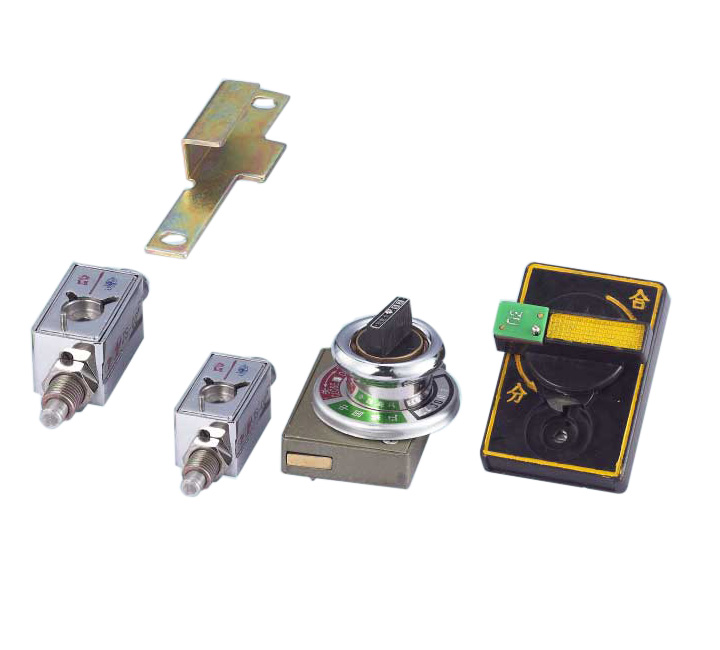

  • JSN(W)1系列戶內程序鎖
  • 所屬類別：產品 > 高壓成套柜配件
  •       全國免費熱線：
    400-820-7720
  •       電話：021-67752215
  • 分享：
一、概述
JSN（W）-型防誤操作程序鎖，是一種高壓開頭設備用機械鎖。該鎖。強制運行人員按照規定的安全操作程序，對電氣設備進行操作，從而避免了電氣設備的誤操作，較為完善的達到了供電部門提出的五防要求：

二、五防要求：
1、防止誤拉合開關；
2、防止帶負荷拉合隔離刀閘；
3、防止誤入帶電間隔；
4、防止帶電掛地線（接地刀閘）；
5、防止帶地線（接地刀閘）；合閘等；
三、使用環境條件
1、海拔高度：不超過1000m。
2、周圍空氣溫度：上限+40℃，下限-10℃，日溫差15℃。
3、濕度條件：日相對濕度平均值不超過95％；月相對濕度平均值不超過90％。
4、地震烈度：不超過8度。
5、環境條件：無火災、爆炸危險、嚴重粉塵、化學腐蝕及劇烈振動的場所，污穢等級為II級。
四、建議操作說明
A、控制開關開鎖
控制開關鎖取代原控制開關面板和把手，將程序鑰匙插入鎖具面下部的孔中，然后插上紅牌順時針方向轉動把手進行合閘操作，換綠牌逆時針方向轉動把手進行分閘操作，在預分位置時，程序鑰匙不取出。該鎖有緊急解鎖裝置（白牌）注意：控制開關鎖在未配套轉換開關時，切勿轉動360o以防轉壞。只可在合分之間試轉。
B、刀閘鎖
分閘時：將鑰匙在標有合字的位置槽處插入，鑰匙向順時針方向轉動，使鑰匙上的刻線對齊。拔出鎖銷，操作隔離開關手柄。分閘后，鎖銷自動復位，鑰匙繼續向順時針方向轉動到位，從標有分字的位置槽中取出鑰匙，即鎖住。與分閘時齊。
合閘時，將鑰匙在標有分字的位置槽處插入，鑰匙向逆時針方向轉動，使鑰匙上的刻線與鎖體上的刻線對齊。拔出鎖銷，操作隔離開關手柄。合閘后，鎖銷自動復位，鑰匙繼續向逆時針方向轉動到位，從標有合字的位置槽中拔出鑰匙，即鎖住。與合閘時對齊。
注意：操作時不允許兩只手同時去操作鎖具（即一只手操作鑰匙，一只手去拉動鎖銷）

3、柜網門鎖開門時，將鑰匙插入網門鎖的鎖孔中，鑰匙向順時針方向轉動到位，取出鑰匙開網門。關門時，將鑰匙插入網門鎖的鎖孔中，關好門，鑰匙向逆時針方向轉動到位，取出鑰匙即鎖住網門。除控制開關鎖外，其它鎖體上，每套鎖都有其操作順序序號。即用鋼印打上1，2，3，4（分閘順序），按此順序分閘或按4，3，2，1順序合閘即可。

五、型號參數


型號規格

操作功能

備注

21JS

真空開關 上隔離 后門 前門

1A 4A 5A 5B

22JS

真空開關 上隔離 前門

1A 4A 5A

23JS

真空開關 上隔離 下隔離 后門 前門

1A 4A 4B 5A 5B

24JS

真空開關 上隔離 下隔離 前門

1A 4A 4B 5A

27JS

上隔離 前門 后門

4A 5A 5B

28JS

隔離 前門

4A 5A

205XGN柜子專用鎖前門后門

202JS二鎖一匙

六、常用型號機械程序鎖說明：


型號名稱

鎖件配置

使用說明

202JS

二只相同單槽直拔鎖一把鑰匙

不能同時送電的雙進線一次方案使用

202JS（KK）

二只相同控制開關鎖一把鑰匙

不能同時送電的雙進線一次方案使用。
制作LW2

203JS

三只相同單槽直拔鎖二把鑰匙

雙電源進線加中間聯絡的一次方案使用。
使三合開關只能有二臺投入使用。

203JS（KK）

三只相同控制開關鎖二把鑰匙

雙電源進線加中間聯絡的一次方案使用。制作LW2
使三臺開關只能有二臺投入使用。

205JS

一只直拔鎖加一只網門鎖

XGN2-12開關柜專用，前后門連鎖

206JS

一只直拔鎖加二只網門鎖

XGN2-12開關柜專用，用于一前門二后門聯鎖。
